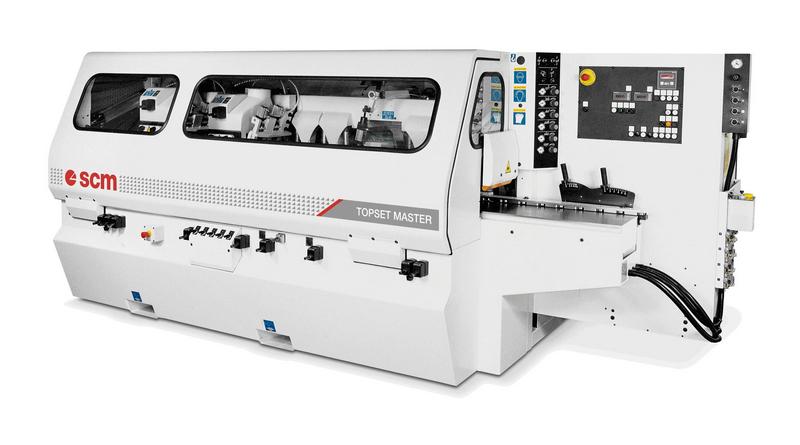

Четырехсторонний станок Topset Master +
Четырехсторонний станок Topset Master + предназначен для профильной обработки пиломатериала с 4-х сторон с целью получения погонажных изделий высокого качества (половой доски, вагонки, наличников, брусков, плинтуса и прочих фасонных изделий).
Область применения:
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.
Конструктивные особенности, обеспечивающие высокую точность и качество обработки, удобство обслуживания станка и повышение производительности.
Функциональность
Конфигурация станка позволяет работать с большими сечениями, например, при производстве стенового бруса.
Прочность
Мощная стальная станина, обрабатываемая на фрезерном центре с ЧПУ за одно базирование.
Надежность
Гидравлические контропоры на всех горизонтальных шпинделях обеспечивают долгий ресурс станка и высокую точность обработки.
Подача
Ряд приводных вальцов сверху и приводные вальцы в столе обеспечивают стабильную подачу и позволяют работать с сырой, смолистой и искривленной заготовкой.
Четырехсторонний станок
| мин. ширина обработки | 25 мм |
| макс. ширина обработки | 305 мм * |
| мин. высота | 10 мм |
| макс. высота обработки | 200 мм |
| мин. длина отдельной детали | 640 мм |
| скорость подачи | 6÷36 об/мин. |
| мощность двигателя подачи | 5,5 л.с. (4 кВт) |
| мощность двигателей | 10 л.с. (7,5 кВт) |
| частота вращения шпинделей | 6000 об/мин. |
| диаметр шпинделей | 40 мм |
| полезная длина вертикальных шпинделей | 220 мм |
| полезная длина горизонтальных шпинделей | 330 мм |
| осевая регулировка верт. шпинделей относительно стола | 80 мм |
| осевая регулировка гориз. шпинделей правой направляющей | 45 мм |
| мин./макс.диаметр реж. инструмента на фуговальном узле | 120/140 мм |
| мин./макс.диаметр реж. инструмента для профилирования | 100/220 мм *** |
| глубина профиля на 2-ом гориз. верхнем шпинделе при | |
| диаметре режущего инструмента 200 мм | 15 мм |
| диаметр гильзы для крепления шпинделей | 120 мм |
| диаметр подающих вальцов | 140 мм |
| длина стола на входе | 2500 мм |
| быстрая регулировка стола и направляющей на входе | 10 мм |
* - с инструментом ø 165 мм на левом вертикальном шпинделе
- с инструментом ø 145 мм на левом вертикальном шпинделе на электронном Topset Master
**- с инструментом ø 165 мм на верхнем горизонтальном шпинделе
*** - на левом вертикальном шпинделе глубина профилирования ниже уровня стола составляет 40 мм, и макс. диаметр инструмента ниже уровня стола 200 мм
