Ленточнопильные линии

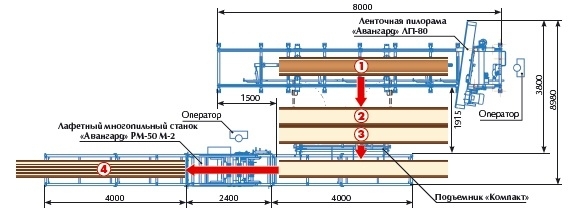

Процесс распиловки осуществляется следующим образом: на ленточной пилораме производится распиловка бревна на лафеты, лафеты по специальным откидным роликовым аппарелям подаются в накопитель подъёмника. Посредством подъёмника лафеты подаются на подающий рольганг многопильного станка. На подающем рольганге лафеты позиционируются с помощью центраторов и подаются в зону пильной рамки и распиливаются на обрезные доски заданных размеров.

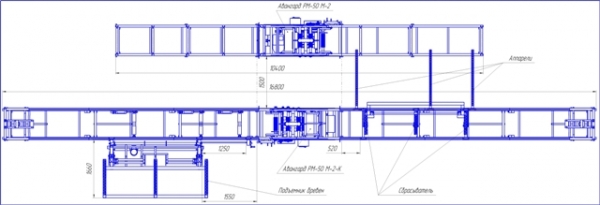

2. Линия, состоящая из брусующего многопильного станка "АВАНГАРД"

РМ-50 М-2-К и лафетного многопильного станка "АВАНГАРД" РМ-50 М-2.

Вариант компоновки линии из двух многопильных станков наиболее целесообразен когда основную массу сырья составляет тонкомерная древесина диаметром до 300 мм. В этом случае в роли брусующего используется многопильный станок «АВАНГАРД» РМ-50М-2К, адаптированный к распиловке круглого леса на лафеты и необрезную доску. Пильная рамка станка позволяет распускать кругляк диаметром до 300 мм.

Внимание! Сейчас проходят производственные испытания несколько станков с увеличенной пильной рамкой, позволяющей распиливать бревна диаметром до 420 мм. В наших планах освоение серийного выпуска таких станков, что позволит значительно расширить технологические возможности линии.

Процесс распиловки осуществляется по приведенной схеме:

• Из накопительного кармана подъемник типа «Компакт» подает бревно на подающий рольганг брусующего многопильного станка;
• После прохождения через пильную рамку из бревна в зависимости от диаметра выходят один или два лафета, несколько необрезных досок и горбыли;
• Полученный пиломатериал посредством пневматического сбрасывателя , встроенного в приемный рольганг, подается на роликовые аппарели , связывающие брусующий и лафетные многопильные станки. Необрезная доска и горбыль передаются к делительному и кромкообрезному станкам (на схеме не показаны) для их дальнейшей переработки;
• Оставшиеся лафеты размещаются на подающем рольганге лафетного станка, позиционируются центраторами и подаются в зону пиления, по выходу из которой преобразуются в обрезной пиломатериал заданых размеров.

3. Линия, состоящая из ленточной пилорамы «АВАНГАРД» ЛП-80,
брусующего многопильного станка «АВАНГАРД» РМ-50 М-2К и лафетного многопильного станка «АВАНГАРД» РМ-50 М-2.

Если в состав исходного сырья входит10-20% кругляка диаметром свыше 300
мм, то линия распиловки компонуется из трех станков:

• ленточной пилорамы, на которой круглый лес диаметром свыше 300 мм распиливается на лафеты с размерами, позволяющими пропустить их через пильную рамку лафетного многопила;
• многопильного брусующего станка, производящего расшивку на лафеты основной массы исходного сырья диаметром до 300 мм;
• многопильного лафетного станка, на котором распиливаются на обрезной пиломатериал лафеты, полученные на двух предыдущих станках. Подача лафетов на этот станок осуществляется с двух сторон с использованием средств механизации, описанных выше.
